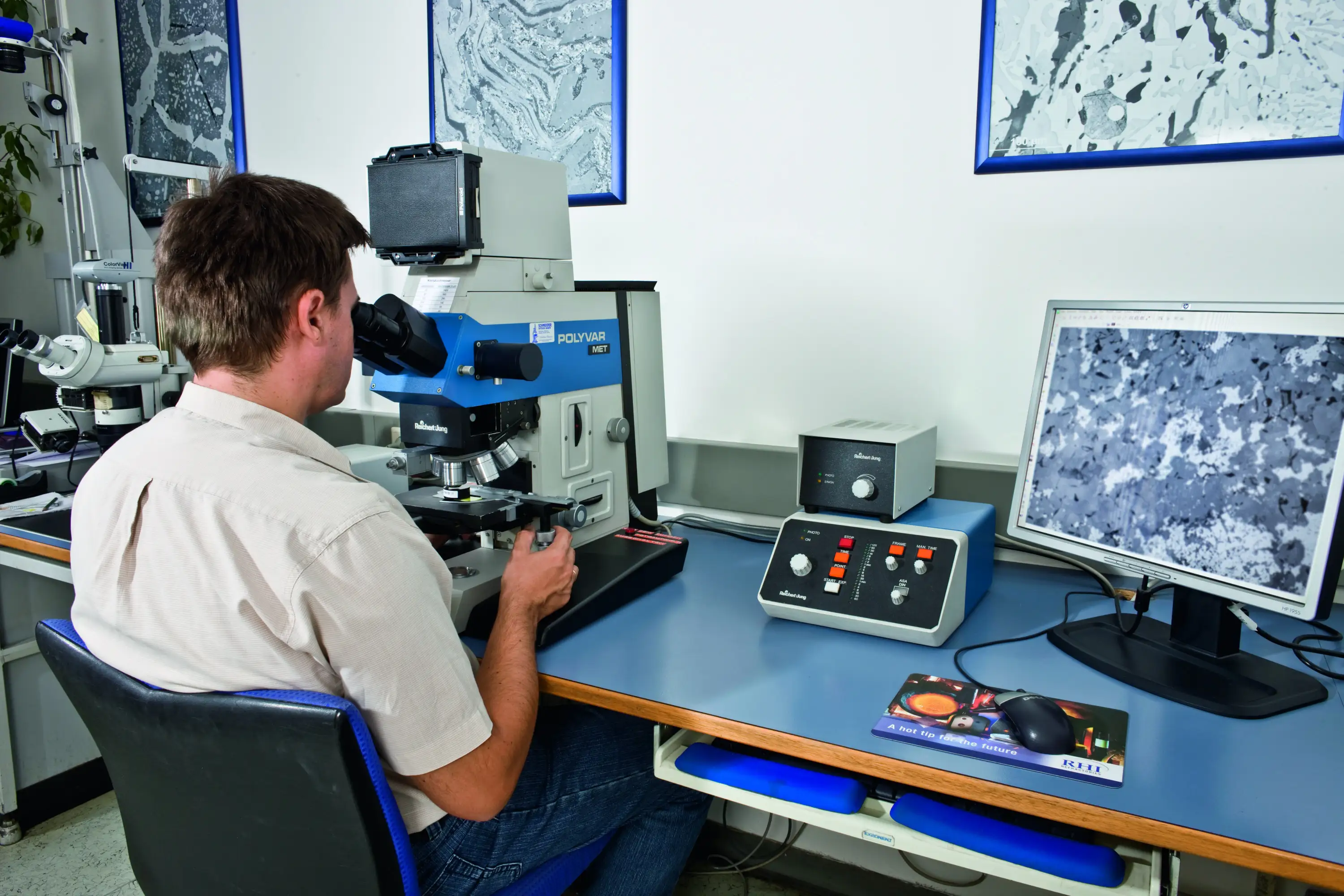

Если работаете с металлами — контроль качества на производстве, исследование новых сплавов в лаборатории или обучение студентов — наверняка приходится сталкиваться с задачей анализа внутренней структуры материалов. Для этого используют металлографический микроскоп: он позволяет увидеть микроструктуру металлов, выявить дефекты, оценить однородность и качество обработки. Правильный выбор такого прибора повлияет на точность исследований, скорость работы и долговечность оборудования. Узнаем, какие характеристики металлографического микроскопа важны на практике, и дадим советы, которые помогут выбрать подходящую модель для ваших задач.
Виды металлографических микроскопов

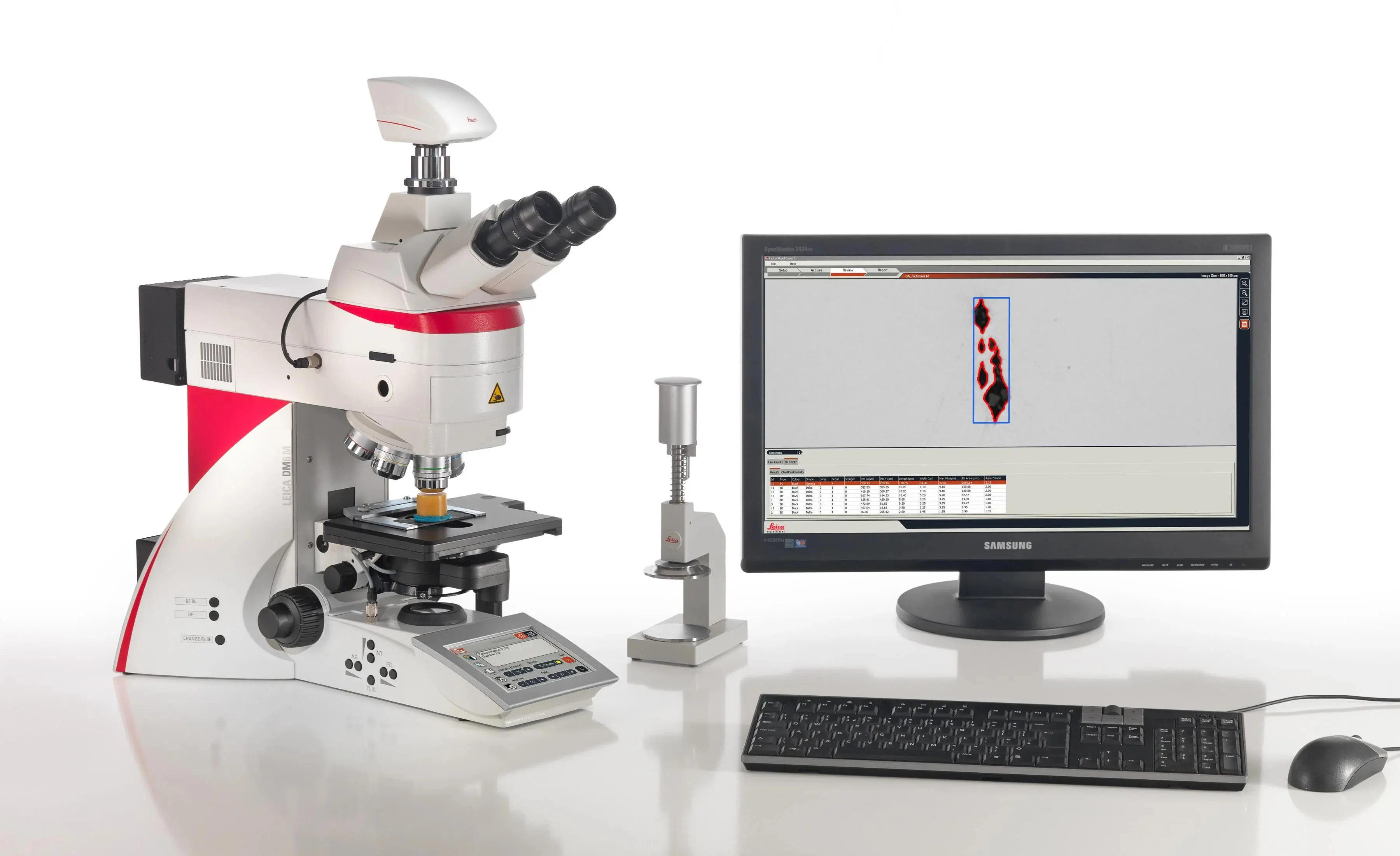

Прямые (вертикальные)
Линзы находятся сверху, а образец — на специальном столике снизу. Их часто используют в лабораториях для изучения тонких срезов металлов, полированных поверхностей, покрытий и сплавов. Такие микроскопы дают чёткие и подробные изображения структуры металлов при освещении отражённым светом.

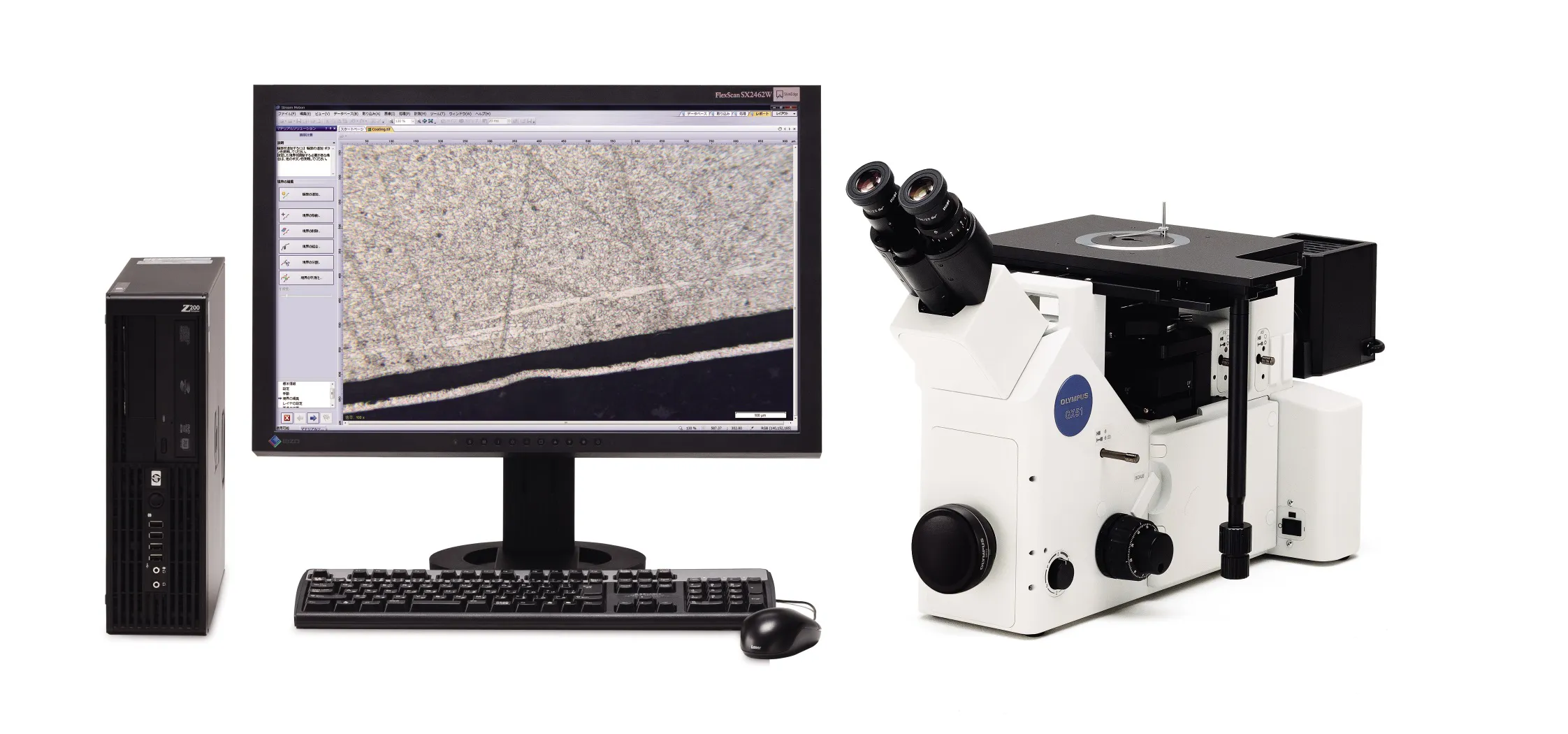

Инвертированные
Линзы устанавливаются под столиком, а образец кладут сверху. Это нужно для изучения больших или тяжёлых деталей, которые сложно разрезать или подготовить. Инвертированные микроскопы часто используют на заводах и в лабораториях контроля качества для проверки изделий, которые нельзя повреждать.

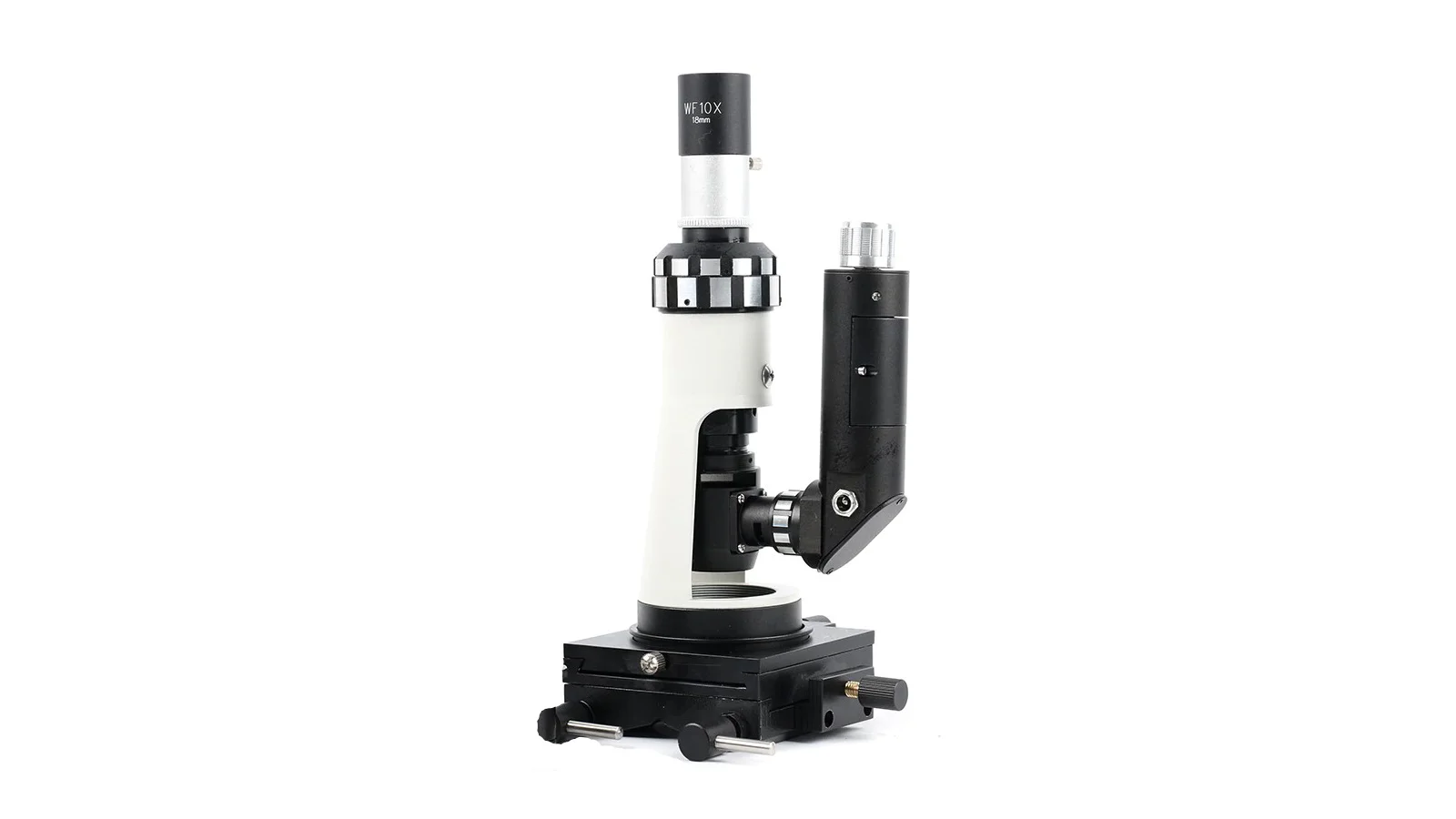

Портативные (переносные)
Компактные и лёгкие, которые берут с собой на производство или к месту работы оборудования. С их помощью можно быстро проверить структуру металла сразу на объекте, не вырезая образцы и не отправляя в лабораторию. Портативные модели используются для проверки качества сварки, диагностики оборудования и осмотра больших конструкций без разрушения.
Назначение:
- Для стандартных лабораторных исследований тонких срезов и мелких образцов лучше использовать прямые модели.
- Для изучения больших или тяжёлых деталей (например, части машин, трубы, сварные швы), подойдут инвертированные или вертикальные микроскопы.
- Для оперативного осмотра на месте или в труднодоступных местах подойдут портативные (переносные) модели.
Оптические характеристики
Увеличение
Металлографические микроскопы увеличивают изображение от 50 до 1000 раз. Для изучения структуры металлов хватает увеличения до 500 раз. Но для изучения маленьких деталей — например, границ между кристаллами или маленьких включений, — требуется большее увеличение. При этом важно помнить: насколько чётким будет изображение, зависит не только от увеличения, но и от качества самого микроскопа и правильной подготовки образца.

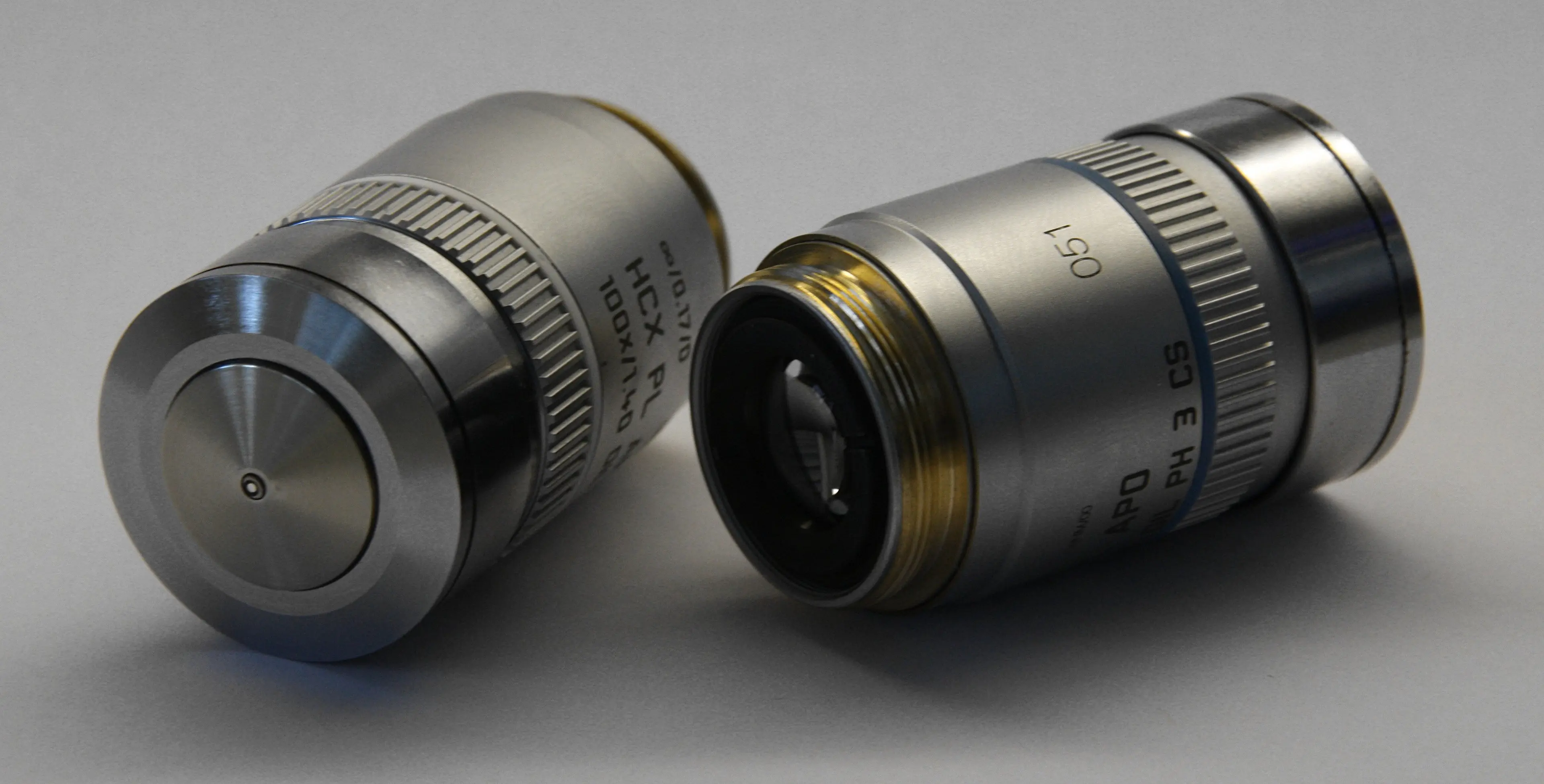

Качество оптики
Для точных результатов используйте микроскопы с ахроматическими или планахроматическими объективами. Они дают чёткое изображение по всему полю зрения и минимально искажают картинку. Для профессиональных исследований и фотографирования структуры металлов применяют планапохроматические объективы, которые ещё лучше передают цвета и устраняют оптические искажения.
Яркость и разрешающая способность
Светосила объектива (числовая апертура) влияет на яркость и контрастность изображения. Чем выше этот показатель, тем больше деталей видно — вплоть до объектов размером 0,2–0,3 микрометра (это в сотни раз тоньше человеческого волоса). Для этого иногда используют специальные методы наблюдения, например, масляную иммерсию.
Поле зрения и глубина резкости
Также важны параметры поля зрения (то есть, насколько большую область видно в окуляре) и глубины резкости (насколько толстый слой образца остаётся чётким при фокусировке). Чем сильнее увеличение, тем меньше глубина резкости — приходится точнее настраивать фокус, чтобы увидеть интересующие детали.
Осветительная система
В металлографии для изучения металлических образцов используется отражённый свет — эпилюминесцентное освещение. Это связано с тем, что металлы непрозрачны, и свет проходит не через них, а отражается от поверхности. Современные металлографические микроскопы оснащаются LED- или галогенными лампами. Яркость света можно плавно регулировать, чтобы изображение было равномерно освещено и не утомляло глаза. В некоторых моделях яркость автоматически подстраивается под выбранное увеличение.
Что важно знать:
- Светофильтры (цветовые, поляризационные или нейтральные) помогают получать контрастные и информативные изображения.
- Дополнительные режимы работы — такие как тёмное поле, поляризация, дифференциально-интерференционный контраст (DIC) и фазовый контраст — выявляют включения, дефекты и неоднородности в металлах.
- В некоторых приборах есть специальные системы, которые уменьшают блики и устраняют лишние отражения, чтобы изображение было чётким.
Механика и эргономика
- Выбирайте предметный столик, который устойчив и двигается плавно в двух направлениях (по осям X и Y). Перемещение должно быть точным — с микрометрической точностью. Для удобства часто используют шкалы или цифровые индикаторы.
- Фокусировка выполняется с помощью двух колёсиков: один для быстрой (грубой) настройки, другой — для точной доводки резкости. Это делает работу комфортной и легко наводит фокус на изображение.
- Корпус микроскопа изготавливают из прочных материалов для устойчивости к вибрациям, механическим повреждениям и воздействию химикатов, которые применяются при подготовке образцов.
- Эргономичный дизайн помогает снизить усталость оператора при работе.
Дополнительные функции
Цифровая камера
К некоторым моделям подключают цифровую камеру для фотографирования результатов, проведения морфометрического анализа (измерения размеров структур), создания архивов изображений и даже для удалённого наблюдения — например, при обучении или совместных исследованиях.
Софт
К микроскопам прилагается специальный софт для автоматического анализа структуры металлов: определять размер зёрен, делать фазовый анализ, считать и классифицировать включения, а также формировать статистические отчёты. Программа часто работает в связке с камерой для экспорта полученных данных в различные форматы.
Модульность
Некоторые металлографические микроскопы оснащаются сменными объективами (в том числе планапохроматическими для чёткого разрешения), насадками для флуоресцентного анализа, конфокальными модулями, автоматическими системами смены фильтров и объективов. Благодаря этому микроскоп легко адаптируется под конкретные задачи пользователя.
В лабораториях востребованы функции автоматизации сканирования образцов (моторизованные столики), функции создания панорамных изображений (стичинг), а также интеграция микроскопа с лабораторными информационными системами (LIMS).

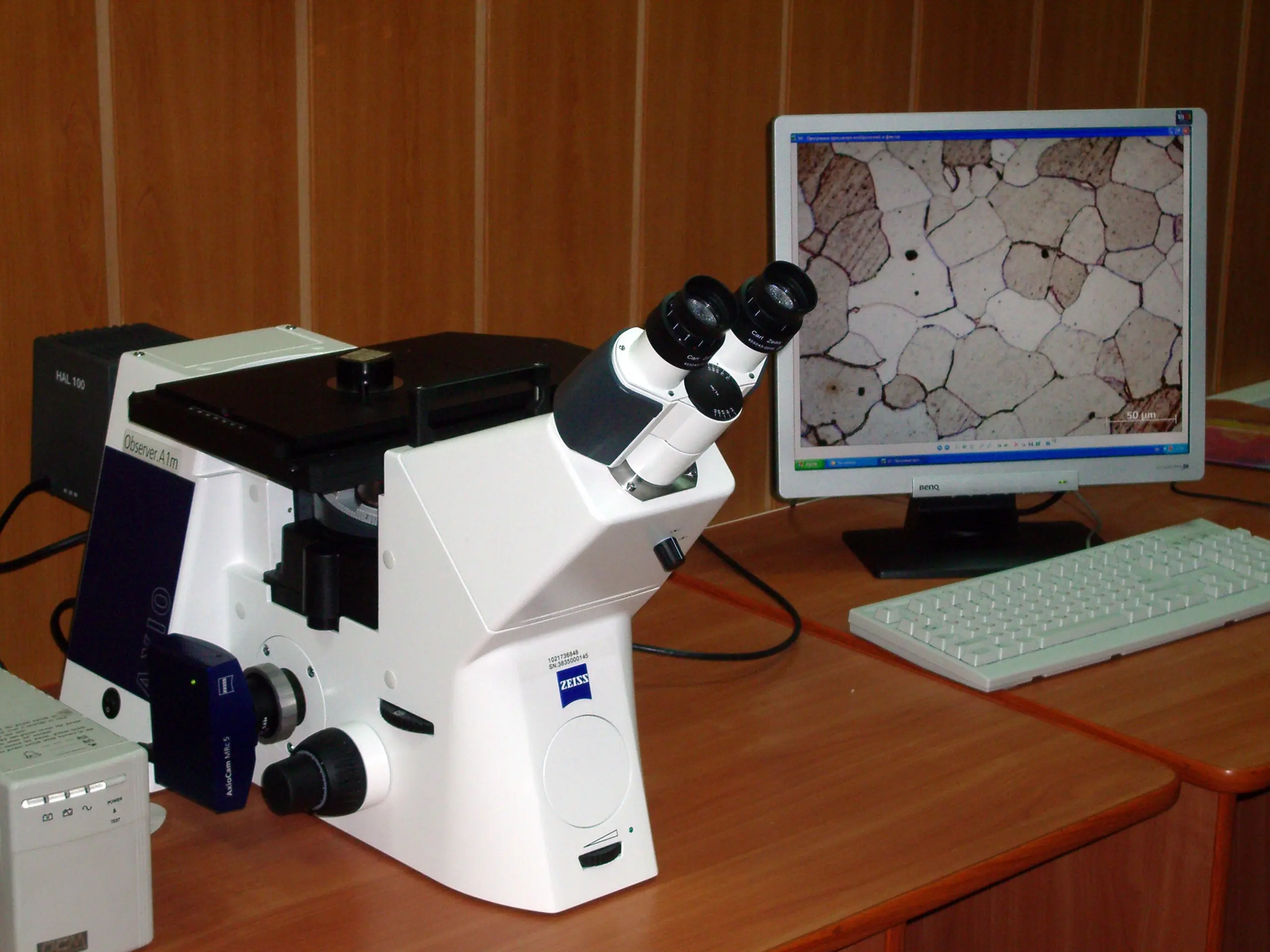

Как выбрать металлографический микроскоп для лаборатории и производства

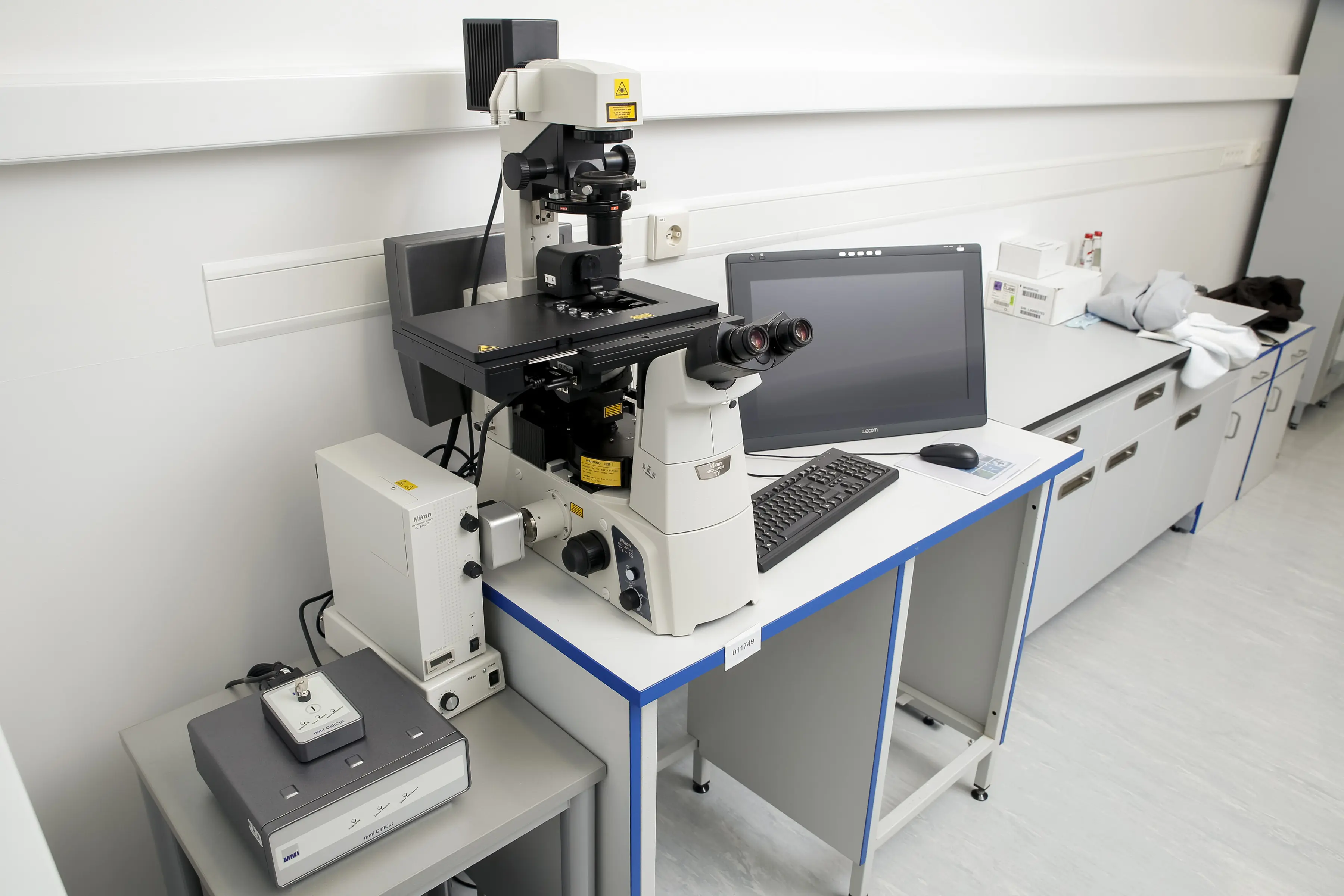

Для лаборатории:
- Чёткое изображение. В лабораторных условиях важно, чтобы микроскоп давал чёткую картинку. Для этого нужна оптика с коррекцией и равномерной подсветкой.
- Объективы. Лучше выбирать модель с набором объективов — от малых до больших увеличений, а также с функцией работы в отражённом свете.
- Фото и видео. Здорово, если к микроскопу подключается цифровая камера для фотографии и видео, а также работы с изображениями на компьютере и подготовки отчётов.
- Гибкость и расширяемость. Дополнительные поляризационные насадки, фазово-контрастные устройства или моторизованный столик для автоматизации работы.
- Удобство использования. Желательно, чтобы микроскоп подстраивался под рост и привычки пользователя, а органы управления были эргономичны.
- Портативность. Если лаборатория мобильная, обратите внимание на компактные модели с автономной работой от аккумулятора.
- Автоматизация. Современные модели могут сами сканировать образцы и делать панорамные снимки, что экономит время.
Для производства:
- Лёгкость управления. На производстве ценится минимум ручных настроек и понятный интерфейс.
- Надёжность. Микроскоп должен быть устойчив к пыли и влаге, с прочным корпусом и защищённой оптикой.
- Быстрый запуск. Важно, чтобы микроскоп сразу включался и не требовал сложной настройки.
- Минимум обслуживания. Легко чистится, расходники и запчасти доступны.
- Интеграция с производством. Желательно, чтобы микроскоп подключался к информационным системам предприятия — для автоматической передачи данных и составления отчётов.
- Специализация под задачи. Для разных задач (например, контроля сварных швов или диагностики оборудования) подойдут разные типы микроскопов — портативные, вертикальные или инвертированные модели с большим рабочим пространством.
Бюджет и производитель
На стоимость металлографических микроскопов влияет класс прибора, комплектация, бренд и дополнительные функции (например, наличие автоматизации или цифровых модулей). Цены варьируются от 50 тысяч до нескольких миллионов рублей.
Производители:
- Zeiss, Leica, Olympus, Nikon — мировые лидеры по качеству оптики и функционалу.
- Shanghai CSOIF — производитель металлографических микроскопов в Китае, предлагающий ассортимент приборов для лабораторных и промышленных задач.
- Микромед, ЛОМО — производители в России с выгодным соотношением цены и качества, подходящие для стандартных задач.
- Также на рынке представлены другие бренды: Motic, Euromex, Meiji Techno и др.
Учитывайте как стоимость самого микроскопа, так и цену обслуживания, расходных материалов, наличие сервисного центра и техподдержки. Не экономьте на оптике и механике — это главные параметры долговечности и точности прибора.
Популярные модели
Zeiss:
- Zeiss Axio Lab A1 — профессиональный лабораторная модель с настройкой освещения.
- Zeiss Axio Observer — инвертированный металлографический микроскоп для исследований материалов и металлографии.
- Zeiss Axio Imager 2 — продвинутый вертикальный микроскоп с возможностями анализа и документирования образцов.
Olympus:
- Olympus GX53 — инвертированная модель для промышленных задач.
- Olympus GX41 — компактный инвертированный микроскоп для металлографии и материаловедения.
- Olympus BX53M — вертикальный металлографический микроскоп с чётким разрешением и цифровыми функциями.
Leica:
- Leica DM2700 M — универсальная модель для лабораторий с функцией цифровой фиксации.
- Leica DMi8 — инвертированный вариант для анализа крупногабаритных образцов.
- Leica DM4 M / DM6 M — вертикальные микроскопы для металлографии и анализа материалов.
- Leica DM1750 M — вертикальная модель для материаловедения и металлографии.
Nikon:
- Nikon MA200 — инвертированный металлографический микроскоп с цифровыми возможностями анализа.
- Nikon LV150N — вертикальный металлографический микроскоп с модульной конструкцией и возможностью цифровой фотофиксации.
- Nikon Eclipse MA100N — компактная инвертированная модель для базовых задач металлографии.
Shanghai CSOIF:
- CSOIF 4XC — инвертированный металлографический микроскоп для лабораторий и предприятий.
- CSOIF 53XC — вертикальный металлографический микроскоп среднего уровня для образовательных учреждений, лабораторий и производств.
- CSOIF BJ — портативная модель с улучшенной оптикой и подключением к цифровой камере.
Микромед:
- Микромед МЕТ-3 — решение для образовательных учреждений и небольших лабораторий.
- Микромед МЕТ-2 — надёжный лабораторный металлографический микроскоп с базовыми функциями.
ЛОМО:
- МЕТАМ Р1 — классический металлографический микроскоп для лабораторий и учебных заведений, доступный по цене.
- МЕТАМ РВ21 — инвертированная модель для исследований металлических образцов в лабораториях.
- МЕТАМ ЛВ31 — модель с улучшенными возможностями освещения и цифровой регистрации.
Motic:
- Motic BA310 — вертикальный металлографический микроскоп среднего уровня, подходящий для образовательных и промышленных задач, с возможностью подключения цифровых камер.
- Motic AE2000 — инвертированная модель для лабораторий и промышленного контроля качества.
- Motic BA410 — продвинутая модель с улучшенной оптикой и эргономикой.
Euromex:
- Euromex iScope — вертикальный металлографический микроскоп с возможностью цифровой документации и модульной конструкцией.
- Euromex Oxion Inverso — инвертированный микроскоп с хорошими оптическими характеристиками, подходящий для промышленных лабораторий.
- Euromex NexiusZoom EVO — стереомикроскоп с функцией отражённого света, подходящий для изучения поверхности металлов.
Meiji Techno:
- Meiji Techno MT7100 — вертикальный металлографический микроскоп профессионального уровня с чётким изображением.
- Meiji Techno IM7200 — инвертированная модель, предназначенная для исследований металлов и других материалов в промышленности и лабораториях.
- Meiji Techno MT7500 — модель, оснащённая поляризацией и различными методами освещения.
При выборе металлографического микроскопа учитывайте специфику задач, требования к качеству изображения, условия эксплуатации и бюджет. Определите приоритетные параметры (тип микроскопа, диапазон увеличения, наличие цифровой камеры, специфику освещения) и проконсультируйтесь с поставщиками или инженерами.
